商業型APF/SVG電能質量產品

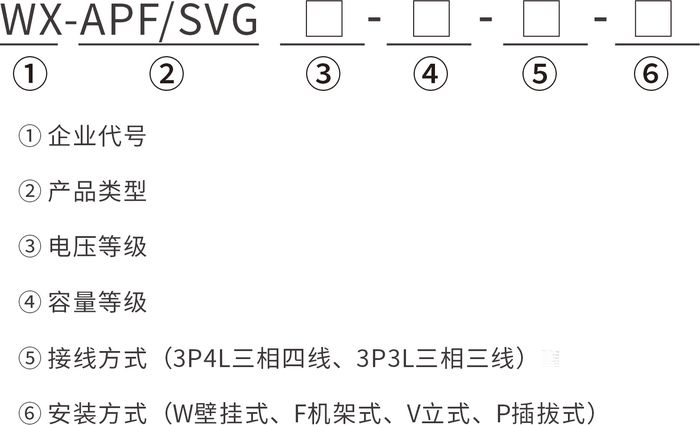

型號命名：
技術參數：
輸入 | 額定電壓（V） | 400V AC | |
系統電壓范圍 | ±20% | ||
頻率 (HZ) | 50/60 +/-5% | ||
接線方式 | 三相三線/三相四線制 | ||
輸出及安裝方式 | APF容量 | 15A,25A,35A,50A,75A,100A 125A,150A | 50A,75A,100A,125A,150A,200A,300A 400A, 500A,600A,750A,900A |
SVG容量 | 15kVar,25kVar,30kVar,50kVar 75kVar,100kVar | 50kVar,75kVar,100kVar,150kvar 200kVar,300kVar, 400kVar, 500kVar,600kVar | |
類型 | 立式/機架式/壁掛式模塊 | 成套柜 | |
進線方式 | 后進線 | 上進線/下進線/柜頂貫穿母線 （柜體進線方式需在合同中注明） | |
性能指標 | 濾波率 | ≥90%(在訂貨的容量范圍內，且負載諧波含量高于訂貨容量的30%) | |
濾波范圍 | 2~50次諧波（如需治理偶次諧波，訂貨時提出） | ||
全響應時間 | ≤10ms | ||
瞬時響應時間 | ≤100us | ||
動態電流 | 1.2倍濾波器額定容量輸出，1min | ||
功率因數設定補償 | 具備 | ||
感性或容性補償 | 可選 | ||
保護 | 過載保護 | 自動限流在100%額定輸出 | |
其他保護 | 過壓保護、欠壓保護、過溫保護 | ||
運行方式 | 單機或并聯運行 | 可以 | |
顯示與操作 | 顯示界面 | 壁掛模塊搭配4.3英寸觸摸屏，成套柜搭配7英寸觸摸屏 | |
顯示狀態 | 電流、電壓、功率、諧波畸變率等 | ||
操作 | 多種操作模式選擇，遠程或本地 | ||
通訊（RS485接口） | Modbus-RTU，具備遠程監控接口及后臺數據庫，方便用戶在互聯網終端監控設備運行各項參數 | ||
相序自適應 | 具備 | ||
環境條件 | 防護等級 | IP20（可定制） | |
噪音 | ≤55DB | ||
運行環境溫度 | -10℃~40℃ | ||
儲存/運輸溫度 | -40℃~60℃ | ||
工作 / 存儲 濕度 | 相對濕度 20~95%，無凝露 / 相對濕度 10~95% | ||
海拔高度 | 1000m以下（更高海拔需降容使用） | ||
功能特點：
更多功能、更多模式
? 諧波補償、無功補償、諧波無功同補，一機多用；
? 具備諧波分次補償功能，可設定無功補償比例；
? 高清7英寸中文彩色觸摸屏，屏幕實時顯示系統和裝置運行參數；
全面保護功能，提高用戶應用穩定性
? 有效值峰值雙設定自動限流算法，在負載諧波電流大于設備輸出時，可自動將設備輸出限制在100%輸出，無過載風險；
? 保護功能齊全，具有過流、過壓、欠壓、過溫等多種保護功能，確保系統運行安全可靠；
先進的控制策略和拓撲結構設計
? 改進的基于瞬時無功功率理論的檢測技術，可實時檢測諧波電流，自動跟蹤負載諧波變化，具有高度可控性與快速響應性；
? 采用LCL拓撲結構濾波，在輸出諧波電流的情況下，不會引入高頻IGBT開關諧波干擾，并且適用于任何現場電網系統阻抗，不會發生諧振；
高度集成化、模塊化、系列化
? 模塊化設計，體積小重量輕，功率密度高，安裝維護方便；
? 可靈活組合并機滿足不同容量需求，在實現標準化生產的同時提高了設備的可靠性和可維修性，極大方便了系統安裝與維護；
? 單模塊獨立風道設計，可有效隔絕環境粉塵粘附，提高產品散熱效率；
高級的用戶體驗
? 故障自診斷自啟動功能，裝置具有非裝置自身問題導致停機自恢復功能，自恢復之前需對外部電網及裝置本身進行自動診斷，診斷通過方可自啟動。在30分鐘之內自恢復3次，若均不能正常啟動，停機并給上位機傳輸裝置故障告警，點亮裝置自身故障指示燈；
